W jednym zakładzie butla z tlenem stała luzem przy ścianie magazynu, a obok jechał wózek z paletami. Gdyby przewróciła się na zawór, problem nie skończyłby się na zniszczonym osprzęcie. Przy gazach technicznych jeden błąd potrafi zamienić zwykłą zmianę w zdarzenie z realnym ryzykiem dla ludzi i obiektu.
Bezpieczne magazynowanie i transport butli z gazami technicznymi polega na trzech rzeczach: zabezpieczeniu przed przewróceniem, rozdzieleniu butli pełnych od pustych i dopasowaniu warunków do rodzaju gazu. Przepisy przeciwpożarowe i zasady BHP wymagają, żeby butle były przechowywane oraz przemieszczane tak, by nie doszło do uszkodzenia zaworu, nagrzania, wycieku albo reakcji z innymi substancjami. Jeśli prowadzisz produkcję, warsztat, restaurację albo pracujesz z gazami w terenie, to nie jest temat „na później”.
Ten tekst rozpisuję z perspektywy audytów i szkoleń. Inaczej patrzy na to mały warsztat, inaczej hala produkcyjna, a jeszcze inaczej ekipa serwisowa, która wozi butle po budowach albo po obiektach w regionie świętokrzyskim. Wspólny mianownik jest jeden: butla nie może być traktowana jak zwykła belka czy narzędzie.
Jeśli butla nie stoi stabilnie i nie ma ochrony zaworu, to w praktyce masz tykającą sprężynę energii. Najczęstszy błąd nie polega na złym gazie, tylko na złym obchodzeniu się z właściwą butlą.

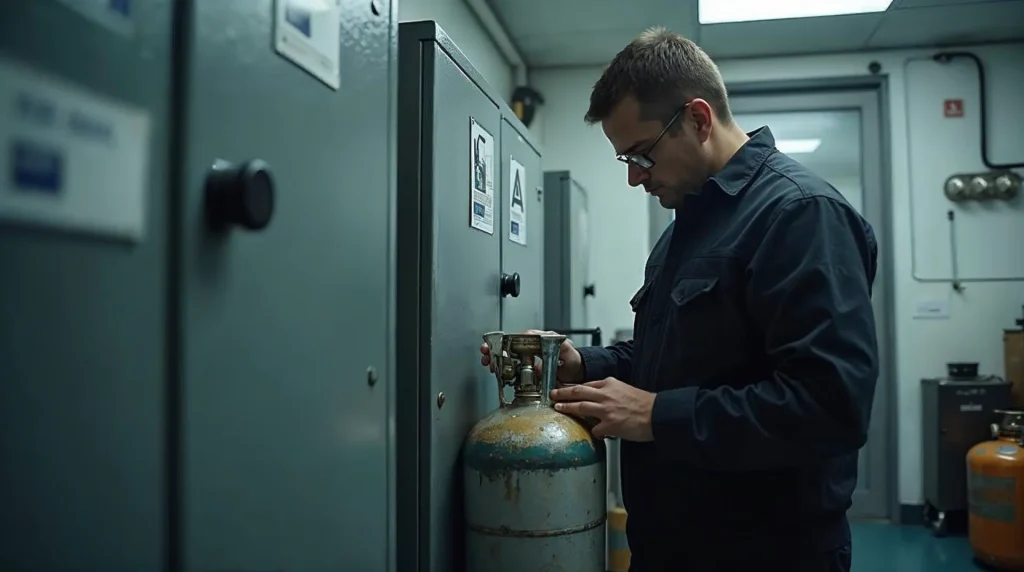

Mały warsztat i punkt serwisowy
W małym warsztacie zwykle problemem nie jest skala, tylko chaos. Butle stoją przy bramie, czasem pod regałem, czasem obok materiałów łatwopalnych. Wystarczy jedno potknięcie, uderzenie wózkiem albo otwarcie zaworu bez reduktora i robi się kłopot. W takich miejscach liczy się prosty porządek: wydzielone miejsce, zabezpieczenie łańcuchem albo obejmą, osłona zaworu i czytelny podział na pełne oraz puste.
Butle powinny stać pionowo, zabezpieczone przed przewróceniem. Jeżeli są transportowane w poziomie, musi być to transport uzasadniony i kontrolowany, a po ustawieniu pionowym butla powinna się ustabilizować zgodnie z zaleceniami producenta i charakterem gazu. Dotyczy to szczególnie butli z gazami sprężonymi i skroplonymi. Luzem w samochodzie dostawczym nie przewozi się ich „na próbę”.
W małym zakładzie często pomija się prosty niuans: pusta butla też jest butlą pod ciśnieniem. Nie wolno zakładać, że skoro manometr pokazuje mało, to ryzyko znika. W środku zostaje ciśnienie resztkowe, a zawór nadal jest newralgiczny. To jak z wężem ogrodowym po zamknięciu kranu — nie jest pełny, ale wciąż reaguje na każde zagniecenie.
Jeśli potrzebujesz uporządkować stan gaśnic, hydrantów i instalacji w obiekcie, przy okazji można spojrzeć szerzej na audyt bezpieczeństwa pożarowego w zakładzie produkcyjnym. W praktyce takie sprawdzenie często pokazuje, że problem z butlami jest częścią większego bałaganu organizacyjnego.
Co wybrać, gdy przestrzeń jest mała
W ciasnym zapleczu najlepiej sprawdza się minimum butli, ale dobrze oznaczone i odseparowane. Nie trzymaj pełnych i pustych razem, jeżeli nie masz wyraźnego systemu. Jeżeli gaz jest palny, magazynowanie musi uwzględniać oddalenie od źródeł ciepła, iskier i urządzeń elektrycznych, które mogą iskrzyć. Przy tlenie i innych gazach utleniających trzeba bezwzględnie wyeliminować kontakt z tłuszczami, olejami i brudnymi rękawicami nasączonymi substancjami łatwopalnymi.
- Ustaw butlę pionowo.
- Zabezpiecz ją przed przewróceniem.
- Chroń zawór osłoną lub kołpakiem.
- Oddziel pełne od pustych.
- Nie stawiaj obok źródeł ciepła i materiałów palnych.
Jeżeli butla wraca z obiegu i nie wiesz, czy kwalifikuje się do wymiany albo legalizacji, sprawdź kiedy butla CO2 wymaga wymiany lub legalizacji UDT. To oszczędza nerwów przed kontrolą i przed awarią.
Hala produkcyjna i magazyn zbiorczy

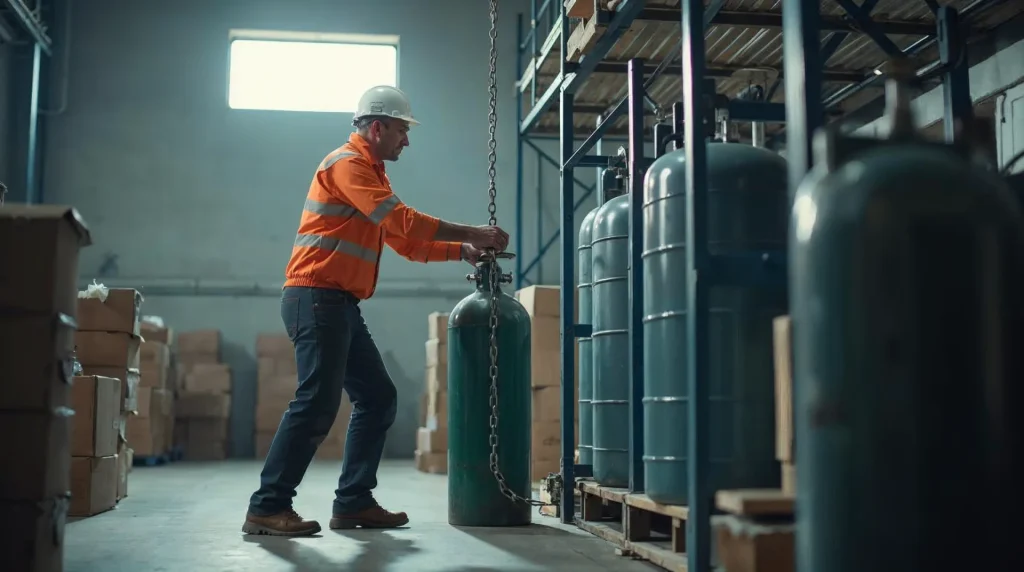

Na hali produkcyjnej butle zwykle pojawiają się w większej liczbie. Tu nie wystarczy „miejsce przy ścianie”. Potrzebna jest organizacja strefy, w której wiadomo, co jest składowane, kto ma dostęp i jak przebiega obrót pustych oraz pełnych butli. W zakładach produkcyjnych butle bywają elementem procesu technologicznego, a wtedy ich magazynowanie trzeba wpiąć w normalny rytm pracy, bez improwizacji.
W praktyce najwięcej błędów widzę przy rozdziale gazów. Butle z gazami palnymi nie mogą leżeć obok utleniających, a tam, gdzie występują gazy toksyczne lub duszące, potrzebna jest kontrola wentylacji i szczelności. Dla części gazów kluczowa jest też temperatura otoczenia. Nie wolno dopuszczać do nagrzewania butli przez słońce, promienniki czy bliskość pieców. Butla pod wpływem temperatury zachowuje się jak napompowany balon w samochodzie na pełnym słońcu. Najpierw nic nie widać, potem zaczyna się problem.
Przepisy i instrukcje producenta wymagają, by magazyn był oznakowany i dostępny tylko dla osób przeszkolonych. To nie jest formalność. Widziałem obiekty, gdzie butle stały przy trasie wózków widłowych bez żadnej bariery. Jeden skręt za szeroko i masz uderzenie w zawór. Zawór jest wtedy pierwszym elementem, który przyjmuje energię. A to najgorszy możliwy punkt butli.
Jeśli Twój zakład ma gazowe instalacje pomocnicze albo pracuje z CO2, tlenem lub gazami technicznymi na zapleczu produkcji, przydaje się też kontrola zasad pracy z tymi mediami. Dobry punkt odniesienia znajdziesz w materiale o bezpieczeństwie pracy z gazami technicznymi. To temat, który zwykle pokazuje się ludziom dopiero po pierwszym niebezpiecznym incydencie. Lepiej wcześniej.
Ile miejsca i jaki porządek ma znaczenie
Nie podaję sztywnego metrażu, bo zależy on od rodzaju gazu, ilości butli i układu obiektu. Ale jedna zasada działa zawsze: butle nie mogą być upchnięte tak, by nie dało się ich bezpiecznie wyjąć, skontrolować i przestawić. Jeżeli żeby wyjąć jedną butlę musisz przesuwać trzy inne, to organizacja magazynu jest zła.
W hali produkcyjnej ważny jest też obrót butli pustych. Puste nie powinny trafiać do „kąta na później”. Trzeba je oznaczyć i oddzielić od pełnych, bo inaczej ktoś może podłączyć niewłaściwą butlę do instalacji. To szczególnie groźne przy gazach, które różnią się składem, ciśnieniem roboczym albo przeznaczeniem technologicznym.

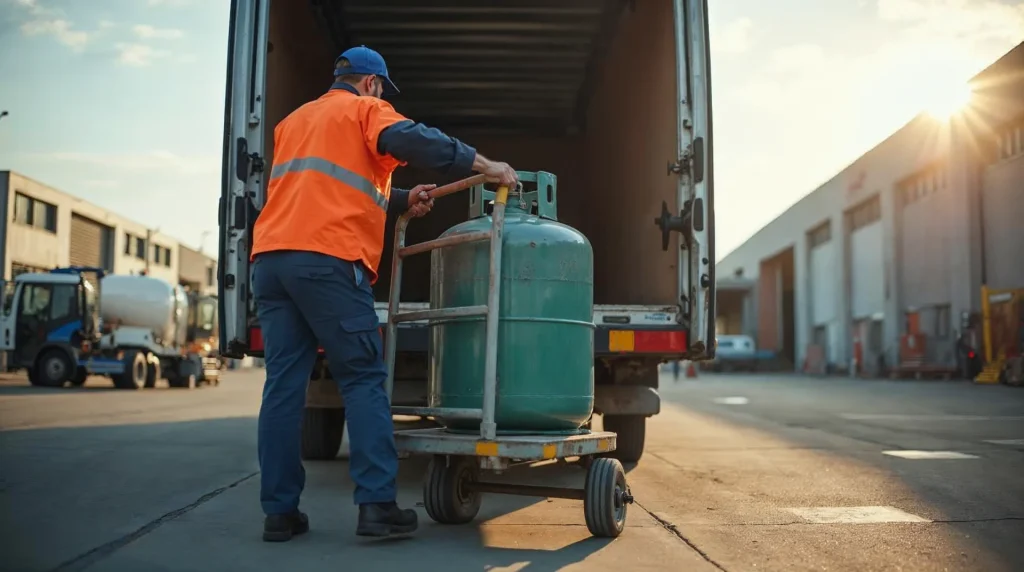

Transport wewnętrzny i załadunek na samochód
Sam magazyn to połowa sprawy. Druga połowa zaczyna się wtedy, gdy butla rusza w drogę: z magazynu na stanowisko, z hali do serwisu albo do klienta. Najwięcej szkód dzieje się właśnie przy załadunku i rozładunku. Butla wypada z ręki, uderza o krawędź windy, przetacza się po rampie. Z zewnątrz wygląda to jak drobna nieostrożność. W środku butli zostaje mechaniczne obciążenie, którego nie widać.
Do przemieszczania butli używaj wózków, koszy, uchwytów albo innych rozwiązań przewidzianych do tego celu. Nie wolno ciągnąć butli za zawór, targać jej po podłodze ani toczyć bez kontroli w miejscu, gdzie ktoś może wejść w tor ruchu. Jeśli butla ma kołpak, zakładaj go podczas transportu. Zawór ma być chroniony zawsze, kiedy jest to możliwe.
W praktyce serwisowej bardzo przydaje się jasna procedura. Najpierw sprawdzenie, czy zawór jest zabezpieczony. Potem ustawienie butli na stabilnym podłożu. Następnie unieruchomienie i dopiero załadunek. To działa jak pas bezpieczeństwa w samochodzie. Nie przydaje się, gdy już jest za późno. Przydaje się wcześniej.
| Sytuacja | Ryzyko | Co zrobić |
|---|---|---|
| Butla bez kołpaka w aucie | Uszkodzenie zaworu przy hamowaniu | Założyć osłonę i unieruchomić butlę |
| Butla przewożona luzem | Przewrócenie i uderzenie | Użyć uchwytu lub kosza transportowego |
| Butla przy gorącym urządzeniu | Wzrost ciśnienia i rozszczelnienie | Przenieść do chłodniejszej strefy |
Jeżeli w obiekcie są też gaśnice, hydranty albo SSP, to przy okazji transportu i magazynowania butli dobrze jest zrobić pełniejszy przegląd zabezpieczeń. W regionie świętokrzyskim robimy takie przeglądy na miejscu, bez rozwalania pracy obiektu. Zobacz też przeglądy systemu sygnalizacji pożaru i badanie hydrantów, jeśli chcesz spiąć temat ochrony pożarowej w jednym terminie.
Gazy palne, utleniające i obojętne wymagają różnych warunków
Tu leży niuans, który laik często pomija: nie każda butla jest „tak samo niebezpieczna”, ale każda wymaga innego traktowania. Gaz palny potrzebuje ochrony przed źródłem zapłonu. Gaz utleniający, jak tlen, podbija intensywność spalania i wymaga szczególnej czystości. Gaz obojętny może nie pali się sam, ale przy wycieku wypiera tlen z powietrza i grozi niedotlenieniem w słabo wentylowanym pomieszczeniu.
Klasy pożarów też nie są tu ozdobą. Jeśli pracujesz z gazami, musisz wiedzieć, że pożary klasy B dotyczą cieczy i substancji topiących się, klasy C obejmują gazy palne, a w kuchniach pojawia się jeszcze klasa F dla tłuszczów i olejów jadalnych. To ważne przy doborze gaśnicy i przy ocenie, co może zapalić się obok butli, nie w samej butli.
W praktyce często widzę jeden błąd: butlę z gazem ustawioną przy strefie, gdzie pracuje się z olejami, smarami albo pyłem. Taka mieszanka nie jest przypadkowa. Tłuszcz przy tlenie i iskrze robi z miejsca pracy obszar podwyższonego ryzyka. Dlatego w zakładach produkcyjnych i gastronomii warto łączyć temat butli z kontrolą całego otoczenia.
Jeśli w obiekcie używasz także butli powietrznych, zobacz napełnianie butli sprężonym powietrzem 200 i 300 bar. Przy takich ciśnieniach porządek w przechowywaniu i transporcie przestaje być dodatkiem. Jest podstawą.
Najczęstsze błędy z praktyki warsztatowej
Najbardziej kosztują rzeczy banalne. Butla bez zabezpieczenia, zawór bez osłony, przewożenie w bagażniku osobówki, ustawienie przy grzejniku, trzymanie razem pełnych i pustych, brak oznaczenia zawartości. To nie są „drobne uchybienia”. To prosta droga do awarii, uszkodzenia sprzętu albo zagrożenia dla ludzi.
Jeden z typowych przypadków: mały zakład usługowy, kilka butli CO2 do urządzeń technologicznych. Ktoś postawił pustą i pełną obok siebie, bo „tak było szybciej”. Podczas późniejszego załadunku pracownik wybrał niewłaściwą butlę. Instalacja została podłączona niezgodnie z przeznaczeniem, a potem trzeba było zatrzymać pracę, wezwać serwis i sprawdzać, czy nie doszło do uszkodzenia reduktora. Koszt? Nie tylko serwis. Dochodzi czas przestoju, stres, dokumentacja i ryzyko kontroli.
Jeśli chcesz uporządkować temat systemowo, przydaje się audyt, szkolenie i weryfikacja odpowiedzialności pracowników. To właśnie pokazujemy na szkoleniach BHP, ppoż. i pierwszej pomocy. Ludzie zwykle pamiętają nie te przepisy, które czytali, tylko to, co przećwiczyli na realnym sprzęcie.
Praktyczna zasada z audytów: jeśli transport butli nie da się opisać w trzech prostych krokach, to procedura jest zbyt skomplikowana albo w ogóle jej nie ma.
FAQ
Czy butle z gazami technicznymi muszą stać pionowo?
Tak, co do zasady powinny być ustawione pionowo i zabezpieczone przed przewróceniem. Wyjątki wynikają z instrukcji producenta albo specyfiki transportu, ale w magazynie pion to standard. To chroni zawór i ogranicza ryzyko uszkodzenia.
Czy można przewozić butlę luzem w samochodzie dostawczym?
Nie powinno się tego robić. Butla musi być unieruchomiona i zabezpieczona przed uderzeniem oraz przemieszczeniem podczas hamowania. Zawór powinien mieć osłonę, jeśli konstrukcja butli to przewiduje.
Jak odróżnić pełne butle od pustych?
Najlepiej stosować wyraźne oznaczenie organizacyjne w magazynie i na etapie zwrotu. Sama ocena „na oko” jest zła, bo pusta butla nadal może mieć ciśnienie resztkowe. Dobrą praktyką jest też prowadzenie ewidencji obrotu.
Czy tlen można trzymać obok butli z gazem palnym?
Nie, takie składowanie jest niewłaściwe. Tlen jest gazem utleniającym i w razie wycieku zwiększa intensywność spalania w otoczeniu. Butle z gazami palnymi i utleniającymi powinny być rozdzielone zgodnie z zasadami BHP i instrukcją producenta.
Jak często trzeba sprawdzać stan butli w zakładzie?
Kontrola bieżąca powinna być wykonywana regularnie przez osoby odpowiedzialne za magazyn lub stanowisko pracy. Osobno trzeba pilnować terminów legalizacji, badań i wymian wynikających z dokumentacji butli. Jeśli butla ma uszkodzenia, ślady korozji albo nieszczelność, nie czeka się do kolejnego planowego terminu.
Co zrobić, gdy butla była przechowywana przy źródle ciepła?
Należy ją odsunąć, ocenić stan wizualny i sprawdzić, czy nie ma śladów uszkodzenia, odkształcenia lub nieszczelności. Jeśli zachodzi choć cień wątpliwości, butli nie włącza się z powrotem do pracy bez oceny przez osobę kompetentną. Przy gazach pod ciśnieniem lepiej zatrzymać proces niż potem szukać przyczyny awarii.
